DSM-48DT

Удобное управление по сети
Интерфейс Dante® обеспечивает удобство интеграции DSM-48DT (устройство управления цифровой акустикой) в аудиосеть Dante® в качестве 2-канального приемника. В качестве альтернативы аналоговым входам и цифровому входу, доступны оба сигнала Dante® на входных каналах IN3 и IN4. Таким образом, DSM-48DT способен принимать один стереофонический аудиосигнал или два монофонических от поддерживающих протокол Dante® устройств, находящихся в той же подсети, и обрабатывать их точно так же, как и аналоговый сигнал или сигнал AES/EBU.
Система управления аналоговыми входами и выходами и интерфейсом Dante®, называется Breakout Box. Для использования DSM-48DT в качестве принимающего устройства его необходимо подключить по крайней мере к одному сетевому коммутатору Fast Ethernet (100 Мбит/с).
Цифровая система управления акустикой с модулем Dante®

• 4 аналоговых входа и 8 аналоговых выходов (XLR, балансный)

• Цифровой стереовход AES/EBU

• 2 канала Dante®

• 64-битный процессор DSP, частота сэмплирования 96 кГц

• Динамический диапазон: > 118 дБ

• Латентность: 0.64 мс

• Возможность маршрутизации входов и выходов для пользовательской конфигурации с помощью регулятора

• Передача аудиоданных по сети Ethernet с использованием протокола Dante®

• Графический пользовательский интерфейс, компьютерный программный редактор (автоматическая идентификация устройств)

• 80 пользовательских пресета

• Дистанционное управление по USB или TCP/IP LAN

• Точечный матричный дисплей, 2 строки по 16 символов

• Волюметр с 4 светодиодами на каждом из каналов, дисплей уровня сигнала и пиков

• Рэковый формат 482 мм (19"), 1U (1 RS)

Вход (данные для каждого из каналов)

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка предусматривающая измерение в единицах времени (мс) и расстояния (м): 2 000 мс максимум с шагом 10 мкс или 686 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

Выход (данные для каждого из каналов)

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка предусматривающая измерение в единицах времени (мс) и расстояния (м): 2 000 мс максимум с шагом 10 мкс или 686 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

• Направление микса через фейдер для регулировки его уровня

• Инвертирование фазы сигнала (180°)

Системные требования Dante®: Windows* 7/8.1/10 или MacOS 10.9.5/10.10.5/10.11

Логотип Dante®, а также программное обеспечение Dante®, которое может быть интегрировано в эти устройства, лицензированы Audinate Pty Ltd.

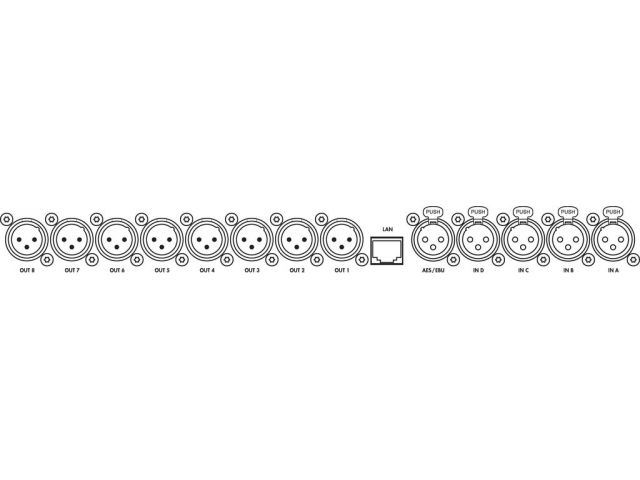

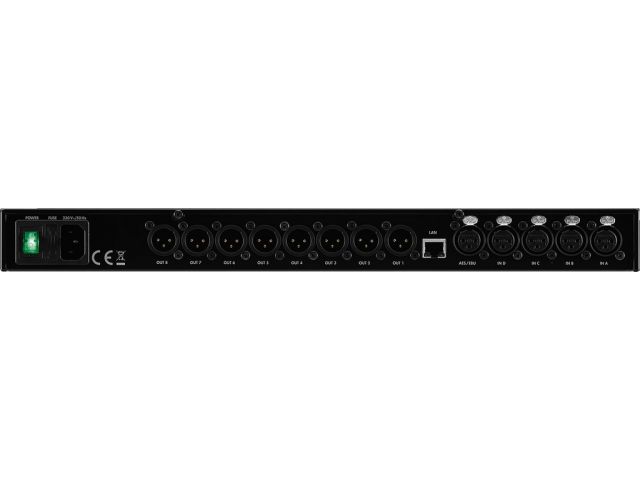

DSM-48DT Тип цифровая система управления акустикой Частотный диапазон 10 — 40000 Гц Входной сигнал 11 В макс. Выходной сигнал 4 В макс. Отношение сигнал/шум > 110 дБ КНИ (THD) < 0.005% Допустимая температура окружающей среды 0 — 40 °C Питание ~  230 В / 50 Гц / 15 ВА Габариты 482 x 44 x 185 мм, 1U Вес 2.3 кг Входы 4 x XLR ,балансный 1 x AES/EBU, стерео 1 x RJ45 (LAN) Выходы 8 x XLR ,балансный Другие особенности USB, LAN - -
